昇降横行式駐車場とは？仕組み・入出庫方法・よくあるトラブルをわかりやすく解説

はじめに

マンションに設置されている機械式駐車場の中でも、よく見られる方式のひとつが「昇降横行式駐車場」です。

利用者の方にとっては、日常的に使っている身近な駐車場かもしれません。

一方で、「なぜパレットが横に動くのか」「どうして入出庫に時間がかかることがあるのか」「どのような点に注意して使えばよいのか」までは、意外と知られていないこともあります。

本記事では、昇降横行式駐車場の仕組みや入出庫の流れ、よくあるトラブル、安全に使うためのポイントについて、一般の方にもわかりやすく解説します。

昇降横行式駐車場とは

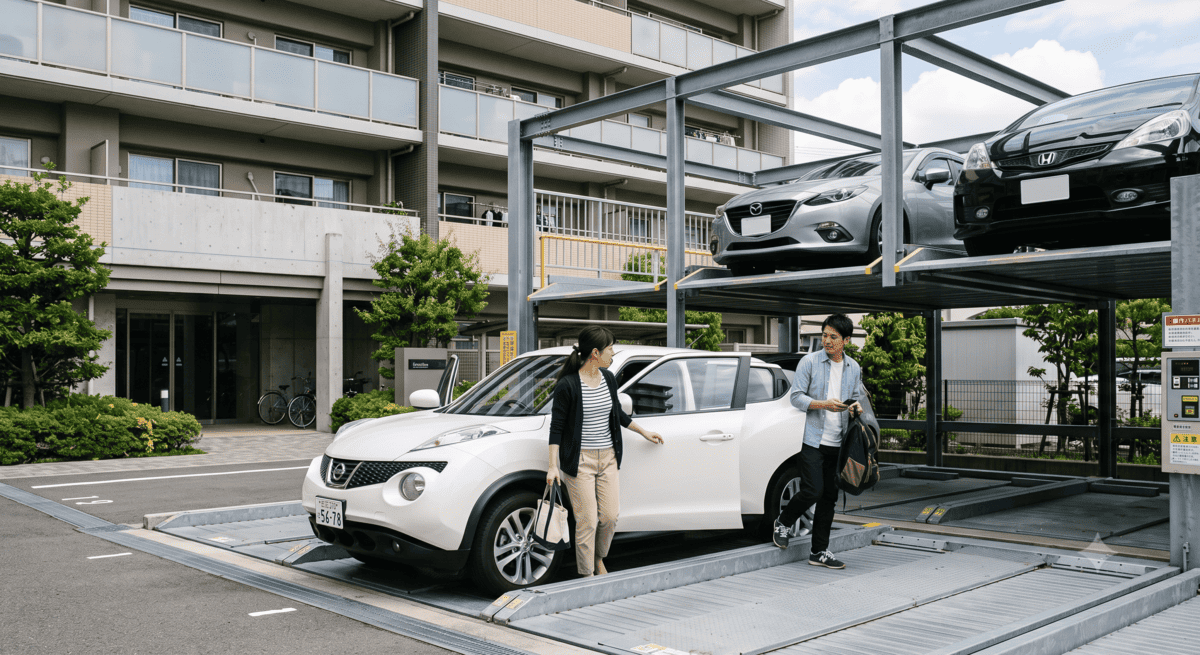

昇降横行式駐車場とは、車を載せる「パレット」が上下方向と左右方向に動く機械式駐車場です。

パレットを上下左右に動かしながら目的の車を出し入れするため、見た目の動きがパズルのように見えることから「パズル式駐車場」と呼ばれることもあります。実際に、昇降横行式はパレットが上下左右に動き、車の格納位置によっては入出庫に時間がかかる場合がある方式として説明されています。

マンションでは、限られた敷地の中で駐車台数を確保するために、この昇降横行式が採用されていることが多くあります。

昇降横行式はどんな動きをするのか

昇降横行式の基本的な動きは、名前の通り「昇降」と「横行」です。

「昇降」は、パレットが上や下に動くことです。
「横行」は、パレットが左右に動くことです。

例えば、上段や地下部分にある車を出したい場合、まず他のパレットを左右に移動させて空きスペースをつくり、目的のパレットを出入口の位置まで移動させます。

イメージとしては、空きマスを使いながらパネルを動かすスライドパズルに近い仕組みです。

メーカーの製品説明でも、昇降横行式には地上段タイプと地下段タイプがあり、車を載せるパレットが上下・左右に動く方式とされています。

なぜマンションに多いのか

昇降横行式駐車場がマンションで採用されやすい理由は、限られた敷地の中で効率よく駐車台数を確保できるためです。

平面駐車場では、車1台ごとに一定のスペースが必要になります。しかし、昇降横行式では上下方向や地下空間も活用できるため、同じ敷地面積でもより多くの車を収容しやすくなります。

特に都市部のマンションでは、土地の広さに限りがある一方で、一定数の駐車場が必要になります。そのため、昇降横行式のような機械式駐車場が選ばれることがあります。

入庫の基本的な流れ

機種やメーカーによって操作方法は異なりますが、一般的な入庫の流れは次のようになります。

1. 操作盤で自分の区画番号を入力する
2. パレットが入庫位置まで移動するのを待つ
3. ゲートが開いたことを確認する
4. 車をゆっくりパレット上に進める
5. タイヤ位置や車止めを確認して停車する
6. サイドブレーキをかけ、エンジンを停止する
7. ミラーをたたみ、忘れ物や同乗者の降車を確認する
8. 車外へ出て、安全を確認して操作を完了する

大切なのは、焦らずに操作することです。

昇降横行式駐車場は、パレット・ゲート・安全装置が連動して動きます。途中で無理に操作したり、ゲート付近に人が残ったまま操作したりすると危険です。

出庫の基本的な流れ

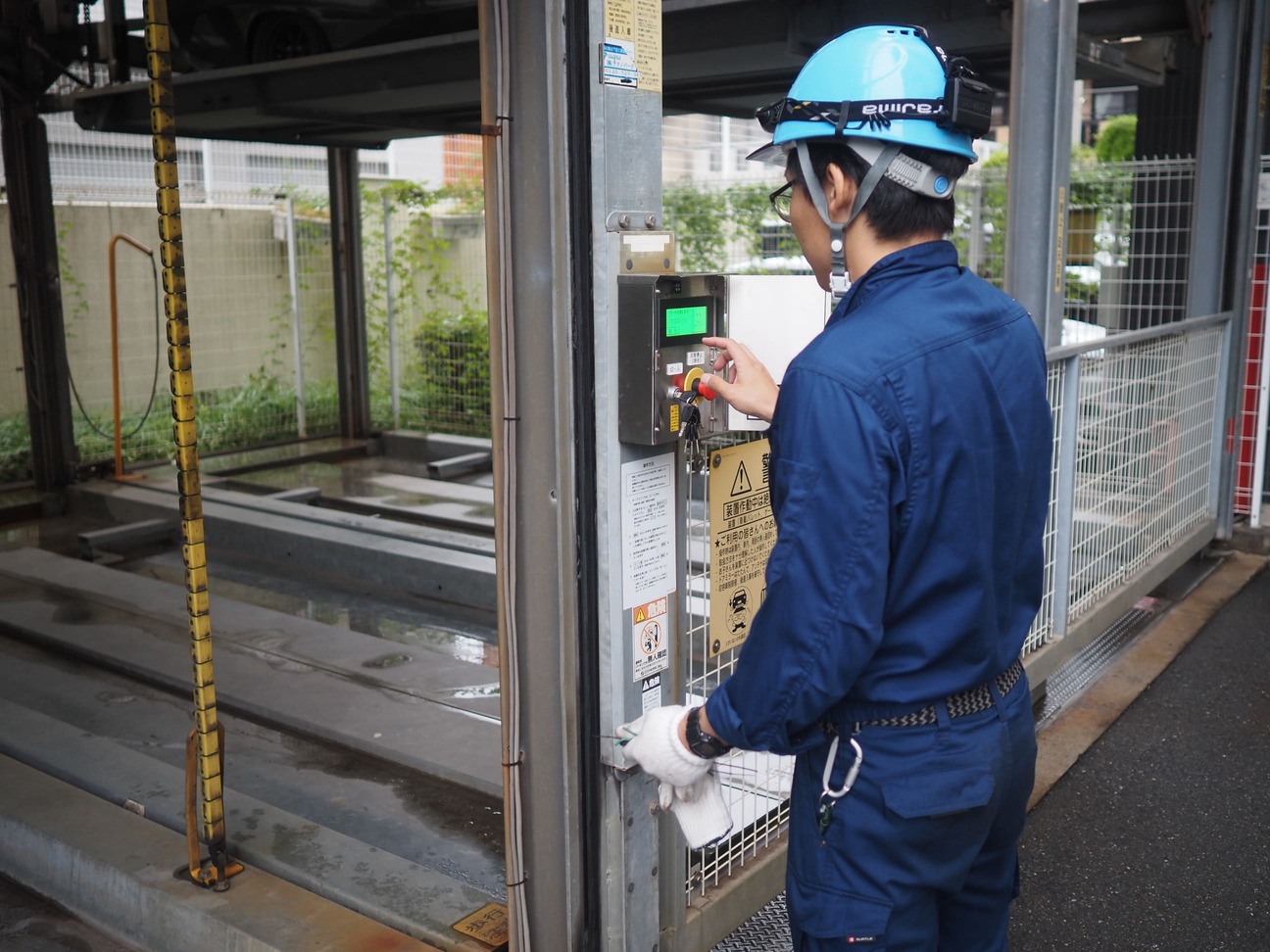

出庫も、基本的には操作盤で自分の区画番号を呼び出し、パレットが出庫位置まで移動するのを待ちます。

一般的な流れは次の通りです。

1. 操作盤で自分の区画番号を入力する
2. パレットが出庫位置まで移動するのを待つ
3. ゲートが開いたことを確認する
4. 周囲に人や障害物がないことを確認する
5. 車に乗り込み、ゆっくり出庫する
6. 出庫後、ゲートが閉まるまで周囲の安全を確認する

出庫時に多いのが、急いで車を出そうとして周囲確認が不十分になるケースです。

特に朝の通勤時間帯や雨の日などは、複数の利用者が同じタイミングで操作することがあります。待ち時間が発生しても、無理に操作を進めず、落ち着いて安全確認を行うことが大切です。

よくあるトラブル

昇降横行式駐車場では、次のようなトラブルが発生することがあります。

1. パレットが動かない

操作してもパレットが動かない場合、さまざまな原因が考えられます。

例えば、ゲートが完全に閉まっていない、安全装置が反応している、操作手順が完了していない、非常停止ボタンが押されている、機械側に不具合がある、といったケースです。

このような場合、無理に何度も操作するのではなく、表示されているエラー内容を確認し、管理会社や保守業者へ連絡することが重要です。

2. 入出庫に時間がかかる

昇降横行式は、目的のパレットを出入口まで動かすために、他のパレットを先に移動させることがあります。

そのため、車がどの位置に格納されているかによって、入出庫にかかる時間が変わります。出入口に近い位置であれば比較的早く出せますが、上段や奥の位置、地下部分にある場合は、パレット移動に時間がかかることがあります。

これは故障ではなく、昇降横行式の構造上発生するものです。

3. 車両サイズが合わない

機械式駐車場には、車両の高さ・幅・長さ・重量などの制限があります。

特に最近はSUVやミニバンなど車高の高い車が増えているため、今まで入っていた車から買い替えた際に、入庫できなくなるケースがあります。

機械式駐車場は装置ごとにサイズ制限があり、全高・全幅・全長・重量などを確認する必要があります。一般的なサイズ例として全高1,550mm以下、全幅1,850mm以下、全長5,050mm以下といった基準が紹介されることもありますが、実際の制限は駐車場ごとに異なります。

車を買い替える際は、必ず事前に管理会社や駐車場の仕様書で入庫可能サイズを確認することが大切です。

また稀にタイヤを履き替えたことによる車高の変化が影響することもあります。そちらにもご注意ください。

4. センサーが反応する

昇降横行式駐車場には、安全のために各種センサーが設置されている場合があります。

人や物が検知範囲内にある場合、安全装置が反応して機械が停止することがあります。これは不便に感じることもありますが、利用者や車両を守るための大切な機能です。

メーカーの製品説明でも、侵入検知センサ、車長検知センサ、区画センサ、ゲート乗越センサなどの安全機能が紹介されています。

センサーが反応した場合は、周囲に人や荷物がないか、車が正しい位置に停車しているかを確認しましょう。機械が動かないなと思ったら、ゲート前にたてかけた傘や荷物がゲート前に設置されているセンサーを遮っていた　なんてこともよくあります。

5. 異音や振動がする

機械式駐車場は、モーター、チェーン、ローラー、ワイヤー、レールなど多くの部品で動いています。

そのため、経年劣化や部品の摩耗によって、いつもと違う音や振動が発生することがあります。

小さな異音であっても、放置すると大きな故障につながる場合があります。普段と違う音、揺れ、動きの違和感がある場合は、早めに管理会社や保守業者へ連絡することが大切です。

安全に使うための注意点

昇降横行式駐車場を安全に使うためには、利用者一人ひとりの注意も欠かせません。

特に次の点に注意しましょう。

• 操作中は装置内に人がいないことを確認する
• 子どもを装置内で待たせない
• 荷物の積み下ろしは安全な場所で行う
• ゲートが完全に開く前に入らない
• ゲートが閉まる前に離れない
• パレットの端を歩かない
• 指定された車両サイズを守る
• エラー時に無理な操作をしない
• 異音や異常を感じたらすぐに報告する

国土交通省では、機械式立体駐車場の安全性向上のため、製造者・設置者・管理者・利用者が取り組むべき事項を示したガイドラインを策定し、適正利用の周知を要請しています。

機械式駐車場は、正しく使えば便利な設備ですが、操作を誤ると事故につながる可能性があります。日常的に使い慣れている方ほど、基本的な安全確認を忘れないことが大切です。

管理会社・管理組合が確認したいポイント

昇降横行式駐車場を安全に維持するためには、利用者の注意だけでなく、管理側の対応も重要です。

管理会社や管理組合では、次のような点を確認しておくとよいでしょう。

• 定期点検が適切な頻度で行われているか
• 点検報告書に異常や劣化の記載があるか
• 異音や停止などの報告が増えていないか
• 排水ポンプやピット内の状態に問題がないか
• 車両サイズ制限が利用者に周知されているか
• 操作方法の掲示がわかりやすいか
• 緊急時の連絡先が明確になっているか
• 古い設備について、更新や改修の検討ができているか

特にマンションでは、利用者が日常的に使う設備であるため、トラブル発生時の対応スピードが満足度に直結します。

「まだ動いているから大丈夫」と考えるのではなく、故障の予兆を早めに把握し、計画的に修繕することが重要です。

昇降横行式駐車場のメリットと注意点

昇降横行式駐車場のメリットは、限られた敷地で駐車台数を確保しやすいことです。

一方で、パレットが上下左右に動く構造のため、操作に慣れるまで時間がかかる場合や、入出庫の待ち時間が発生する場合があります。また、モーター、センサー、制御盤など保守対象となる部品も多く、定期的な点検と修繕が必要です。

つまり、昇降横行式駐車場は、便利な設備である一方で、正しい使い方と適切な維持管理が求められる設備といえます。

特に屋外設置の場合はチェーンなど金属類がサビやすくなり、修繕費用が思った以上にかかってしまうケースもあります。

当社の考え方

当社では、昇降横行式駐車場について、単に「動いているかどうか」だけでなく、利用者が安心して使える状態を維持することが大切だと考えています。

機械式駐車場は、マンションにお住まいの方にとって日常生活の一部です。

だからこそ、故障してから直すのではなく、日々の点検、異常の早期発見、計画的な部品交換、利用者へのわかりやすい案内が重要になります。

設備の年数が経過している場合は、保守点検だけでなく、修繕・リニューアル・撤去・平面化なども含めて、長期的な視点で検討することが大切です。

まとめ

昇降横行式駐車場は、パレットを上下左右に動かして車を出し入れする機械式駐車場です。

マンションに設置されていることも多く、限られた敷地で駐車台数を確保できる便利な方式です。

一方で、入出庫に時間がかかることがある、車両サイズに制限がある、安全装置が反応して停止することがある、経年劣化による異音や故障が発生することがあるなど、利用上・管理上の注意点もあります。

安全に長く使うためには、利用者が正しい操作方法を理解し、管理会社や管理組合が適切な点検・修繕を行うことが大切です。
